CATALOG NUMBER |

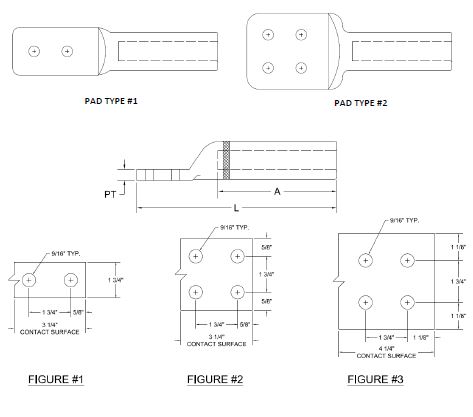

PAD FIG. # |
COMPACT | STRANDS | COMPRESS | DIE REF. |
DIMENSIONS IN INCHES | ||
L | A | PT | ||||||
ALCC2CPN2 | 1 | 2 | 7 | - | 0.640 | 6.000 | 2.000 | 0.250 |
ALCC1CPN2 | 1 | 1 | 19 | - | 0.640 | 6.000 | 2.000 | 0.250 |
ALCC1MCPN2 | 1 | - | - | 1 | 0.640 | 6.000 | 2.000 | 0.250 |
ALCC0CPN2 | 1 & 2 | 1/0 | 19 | - | 0.840 | 7.500 | 2.000 | 0.310 |
ALCC0MCP3N4 | 1 & 2 | - | - | 1/0 | 0.840 | 7.500 | 2.000 | 0.310 |
ALCC00CP3N4 | 1 & 2 | 2/0 | 19 | - | 0.840 | 7.500 | 2.000 | 0.310 |
ALCC00MCP3N4 | 1 & 2 | - | - | 2/0 | 0.840 | 7.500 | 2.000 | 0.310 |
ALCC000CP3N4 | 1 & 2 | 3/0 | 19 | - | 0.840 | 7.500 | 2.000 | 0.310 |
ALCC000MCP3N4 | 1 & 2 | - | - | 3/0 | 0.840 | 7.500 | 2.000 | 0.310 |
ALCC0000CP3N4 | 1 & 2 | 4/0 | 19 | - | 0.840 | 7.500 | 2.000 | 0.310 |
ALCC0000MCP3N4 | 1 & 2 | - | - | 4/0 | 0.840 | 7.500 | 2.000 | 0.310 |
ALCC250CP3N4 | 1 & 2 | 250 | 37 | - | 0.840 | 7.500 | 2.000 | 0.310 |
ALCC250MCP3N4 | 1 & 2 | - | - | 250 | 0.840 | 7.500 | 2.000 | 0.310 |
ALCC300CP3N4 | 1 & 2 | 300 | 37 | - | 0.840 | 7.500 | 2.000 | 0.310 |
ALCC350CP3N4 | 1 & 2 | 350 | 37 | 300 | 1.125 | 7.500 | 3.750 | 0.380 |
ALCC400CP3N4 | 1 & 2 | 400 | 37 | 350 | 1.125 | 7.500 | 3.750 | 0.380 |
ALCC400MCP3N4 | 1 & 2 | - | - | 400 | 1.125 | 7.500 | 3.750 | 0.380 |
ALCC500CP3N4 | 1 & 2 | 500 | 37 | - | 1.125 | 7.500 | 3.750 | 0.380 |
ALCC500MCP3N4 | 1 & 2 | - | - | 500 | 1.312 | 8.750 | 3.750 | 0.380 |
ALCC600CP3N4 | 1 & 2 | 600 | 61 | - | 1.312 | 8.750 | 3.750 | 0.560 |
ALCC600MCP3N4 | 1 & 2 | - | - | 600 | 1.312 | 8.750 | 3.750 | 0.560 |
ALCC750CP3N4 | 1 & 2 | 750 | 61 | - | 1.500 | 8.750 | 4.000 | 0.580 |
ALCC800CP3N4 | 1 & 2 | 800 | 61 | - | 1.500 | 8.750 | 4.000 | 0.580 |
ALCC750MCP3N4 | 1 & 2 | - | - | 750 | 1.500 | 8.750 | 4.000 | 0.580 |
ALCC900CP3N4 | 1 & 2 | 900 | 61 | 800 | 1.500 | 8.750 | 4.000 | 0.580 |
ALCC1000CP3N4 | 1 & 2 | 1000 | 61 | 900 | 1.843 | 10.875 | 5.000 | 0.555 |
ALCC1000MCP3N4 | 1 & 2 | - | - | 1000 | 1.843 | 10.875 | 5.000 | 0.555 |
Aluminium Lug Compression Cable Compact to Pad
- Category: Compression Connectors
