CATALOG NUMBER |
I.P.S. SIZE SCHEDULE 40 |
DIMENSIONS (INCHES) | ||||
A | B | C | D | E | ||
AWXB32P3N4 | 1.500 | 13.125 | 5.625 | 3.000 | 3.250 | 0.500 |
AWXB2P3N4 | 2.000 | 13.000 | 5.500 | 3.000 | 3.250 | 0.500 |
AWXB2P4N4 | 2.000 | 14.000 | 5.500 | 4.000 | 4.250 | 0.375 |
AWXB52P3N4 | 2.500 | 13.125 | 5.625 | 3.000 | 3.250 | 0.625 |
AWXB52P4N4 | 2.500 | 14.125 | 5.625 | 4.000 | 4.250 | 0.500 |
AWXB3P3N4 | 3.000 | 13.375 | 5.875 | 3.000 | 3.250 | 0.750 |
AWXB72P4N4 | 3.500 | 14.375 | 5.625 | 4.000 | 4.250 | 0.625 |
AWXB4P3N4 | 4.000 | 13.375 | 5.875 | 3.000 | 3.250 | 0.875 |
AWXB4P4N4 | 4.000 | 14.375 | 5.875 | 4.000 | 4.250 | 0.875 |
AWXB5P3N4 | 5.000 | 13.750 | 6.125 | 3.000 | 3.250 | 0.875 |
AWXB5P4N4 | 5.000 | 14.750 | 6.125 | 4.000 | 4.250 | 1.000 |

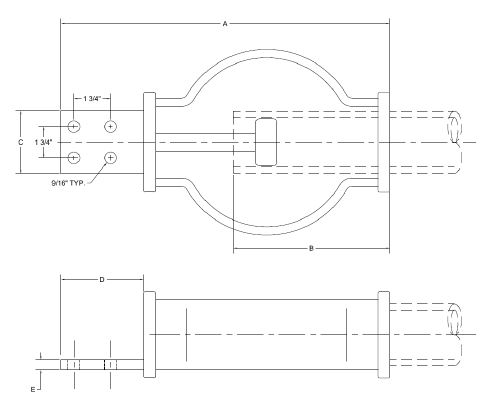

Aluminium Welded Expansion Bus to Pad
- Category: Welded Connectors
