MVA A1 (ASC) Bare Overhead Conductor

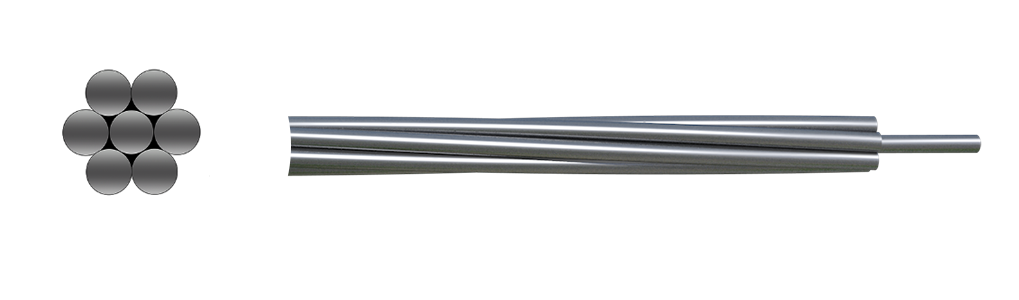

All-Aluminum 1350 Conductor Concentric-Lay-Stranded
A1 (ASC), ALUMINUM CONDUCTOR, CONCENTRIC-LAY-STRANDED (MECHANICAL PROPERTIES) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CODE WORD | CSA DESIGNATION |
CONDUCTOR SIZE | STRANDING NO. X DIA. (mm) | CLASS | O.D. (mm) | NOMINAL MASS KGIKM | RATED STRENGTH kN |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AWG orkcmil | mm2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peachbell | 13-A1-7 | #6 | 13.3 | 7x1.56 | A | 4.68 | 36.66 | 2.61 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Rose | 21-A1-7 | #4 | 21.2 | 7x1.96 | A | 5.88 | 57.87 | 4.12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Iris | 34-A1-7 | #2 | 33.6 | 7x2.47 | A,AA | 7.41 | 91.91 | 6.21 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pansy | 42-A1-7 | #1 | 42.4 | 7x2.78 | A,AA | 8.34 | 116.4 | 7.44 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poppy | 54-A1-7 | 1/0 | 53.5 | 7x3.12 | A,AA | 9.36 | 146.6 | 9.10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Aster | 67-A1-7 | 2/0 | 67.4 | 7x3.50 | A,AA | 10.5 | 184.5 | 11.4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Phlox | 85-A1-7 | 3/0 | 85.0 | 7x3.93 | A,AA | 11.8 | 232.7 | 14.0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Oxlip | 107-A1-7 | 4/0 | 107.2 | 7x4.42 | A,AA | 13.3 | 294.3 | 17.7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Daisy | 135-A1-7 | 266.8 | 135.2 | 7x4.96 | AA | 14.9 | 370.6 | 22.3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Laurel | 135-A1-19 | 266.8 | 135.2 | 19x3.01 | A | 15.1 | 372.0 | 23.0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peony | 152-A1-19 | 300 | 152.0 | 19x3.19 | A | 16.0 | 417.9 | 25.8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tulip | 170-A1-19 | 336.4 | 170.5 | 19x3.38 | A | 16.9 | 469.1 | 29.0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Daffodil | 177-A1-19 | 350 | 177.4 | 19x3.45 | A | 17.3 | 488.7 | 30.2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Canna | 201-A1-19 | 397.5 | 201.4 | 19x3.67 | A,AA | 18.4 | 553.1 | 34.2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cosmos | 242-A1-19 | 477 | 241.7 | 19x4.02 | AA | 20.1 | 663.6 | 39.8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Syringa | 242-A1-37 | 477 | 241.7 | 37x2.88 | A | 20.2 | 665.5 | 42.2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zinnia | 500-A1-19 | 500 | 253.4 | 19x4.12 | AA | 20.6 | 697.0 | 41.8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Hyacinth | 253-A1-37 | 500 | 253.4 | 37x2.95 | A | 20.7 | 698.2 | 44.3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dahlia | 282-A1-19 | 556.5 | 282.0 | 19x4.35 | AA | 21.8 | 777.0 | 46.6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mistletoe | 282-A1-37 | 556.5 | 282.0 | 37x3.12 | A | 21.8 | 781.0 | 48.1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Meadowsweet | 304-A1-37 | 600 | 304.0 | 37x3.23 | A,AA | 22.6 | 837.0 | 51.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Orchid | 322-A1-37 | 636 | 322.3 | 37x3.33 | A,AA | 23.3 | 889.7 | 54.8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Violet | 363-A1-37 | 715.5 | 362.6 | 37x3.53 | AA | 24.7 | 999.7 | 61.6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Nasturtium | 363-A1-61 | 715.5 | 362.6 | 61x2.75 | A | 24.8 | 1005 | 65.2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Petunia | 380-A1-37 | 750 | 380.0 | 37x3.62 | AA | 25.3 | 1051 | 64.7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Arbutus | 403-A1-37 | 795 | 402.8 | 37x3.72 | AA | 26.0 | 1110 | 68.4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Lilac | 403-A1-61 | 795 | 402.8 | 61x2.90 | A | 26.1 | 1117 | 70.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Fuchsia | 405-A1-37 | 800 | 405.4 | 37x3.73 | AA | 26.1 | 1116 | 68.7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Heliotrope | 405-A1-61 | 800 | 405.4 | 61x2.91 | A | 26.2 | 1125 | 71.0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Anemone | 443-A1-37 | 874.5 | 443.1 | 37x3.90 | AA | 27.3 | 1220 | 72.9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Crocus | 443-A1-61 | 874.5 | 443.1 | 61x3.04 | A | 27.4 | 1228 | 75.3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Magnolia | 483-A1-37 | 954 | 483.4 | 37x4.08 | AA | 28.6 | 1336 | 79.8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Goldenrod | 483-A1-61 | 954 | 483.4 | 61x3.18 | A | 28.6 | 1343 | 82.4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Camellia | 507-A1-61 | 1000 | 506.7 | 61x3.25 | A | 29.3 | 1403 | 86.0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bluebell | 524-A1-37 | 1033.5 | 523.7 | 37x4.25 | AA | 29.8 | 1449 | 86.6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Larkspur | 524-A1-61 | 1033.5 | 523.7 | 61x3.31 | A | 29.8 | 1455 | 89.2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Marigold | 564-A1-61 | 1113 | 564.0 | 61x3.43 | A,AA | 30.9 | 1563 | 95.8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Hawthorn | 604-A1-61 | 1192.5 | 604.3 | 61x3.55 | A,AA | 32.0 | 1674 | 103 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Narcissus | 645-A1-61 | 1272 | 644.5 | 61x3.67 | A,AA | 33.0 | 1789 | 110 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Columbine | 685-A1-61 | 1351.5 | 684.8 | 61x3.78 | A,AA | 34.0 | 1898 | 113 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Carnation | 725-A1-61 | 1431 | 725.1 | 61x3.89 | A,AA | 35.0 | 2010 | 120 |
Dimensions and weights not designated as minimum or maximum are nominal values and subject to manufacturing tolerances. In that context, weight means mass.
A1 (ASC), ALUMINUM CONDUCTOR, CONCENTRIC-LAY-STRANDED (ELECTRICAL PROPERTIES) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CODE WORD | CONDUCTOR SIZE | RESISTANCE (1)0HMS/KM | AMPACITY @750C (2) | GEOMETRIC MEAN RADIUS CM | INDUCTIVE REACTANCE OHM/KM (3) | CAPACITIVE REACTANCE MEGAOHM-KM (3) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AWG or kcmil | mm2 | DC @20"C | AC @25"C | AC @75"C | STANDARD | E3X"' | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peachbell | #6 | 13.3 | 2.153 | 2.196 | 2.631 | 95 | 102 | 0.171 | 0.3911 | 0.2326 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Rose | #4 | 21.2 | 1.354 | 1.381 | 1.655 | 127 | 137 | 0.213 | 0.3740 | 0.2215 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Iris | #2 | 33.6 | 0.8514 | 0.8687 | 1.041 | 170 | 185 | 0.268 | 0.3570 | 0.2105 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pansy | #1 | 42.4 | 0.6751 | 0.6889 | 0.8252 | 196 | 214 | 0.302 | 0.3481 | 0.2050 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poppy | 1/0 | 53.5 | 0.5351 | 0.5460 | 0.6541 | 227 | 249 | 0.338 | 0.3393 | 0.1994 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Aster | 2/0 | 67.4 | 0.4246 | 0.4333 | 0.5190 | 262 | 289 | 0.381 | 0.3304 | 0.1939 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Phlox | 3/0 | 85.0 | 0.3367 | 0.3437 | 0.4117 | 303 | 336 | 0.427 | 0.3219 | 0.1884 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Oxlip | 4/0 | 107.2 | 0.2671 | 0.2727 | 0.3266 | 351 | 391 | 0.482 | 0.3127 | 0.1828 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Daisy | 266.8 | 135.2 | 0.2118 | 0.2164 | 0.2591 | 406 | 455 | 0.539 | 0.3041 | 0.1773 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Laurel | 266.8 | 135.2 | 0.2127 | 0.2174 | 0.2603 | 406 | 455 | 0.570 | 0.2999 | 0.1767 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peony | 300 | 152.0 | 0.1892 | 0.1935 | 0.2316 | 437 | 491 | 0.604 | 0.2956 | 0.1739 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tulip | 336.5 | 170.5 | 0.1687 | 0.1726 | 0.2066 | 469 | 530 | 0.640 | 0.2914 | 0.1712 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Daffodil | 350 | 177.4 | 0.1621 | 0.1659 | 0.1986 | 481 | 543 | 0.652 | 0.2897 | 0.1703 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Canna | 397.5 | 201.4 | 0.1428 | 0.1463 | 0.1750 | 521 | 590 | 0.695 | 0.2851 | 0.1672 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cosmos | 477 | 241.7 | 0.1190 | 0.1222 | 0.1461 | 584 | 665 | 0.762 | 0.2782 | 0.1628 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Syringa | 477 | 241.7 | 0.1194 | 0.1226 | 0.1466 | 583 | 664 | 0.774 | 0.2769 | 0.1627 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zinnia | 500 | 253.4 | 0.1135 | 0.1166 | 0.1394 | 601 | 686 | 0.780 | 0.2763 | 0.1617 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Hyacinth | 500 | 253.4 | 0.1139 | 0.1171 | 0.1399 | 600 | 685 | 0.792 | 0.2753 | 0.1616 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dahlia | 556.5 | 282.0 | 0.1020 | 0.1049 | 0.1254 | 642 | 735 | 0.823 | 0.2723 | 0.1592 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mistletoe | 556.5 | 282.0 | 0.1023 | 0.1054 | 0.1259 | 642 | 734 | 0.838 | 0.2710 | 0.1590 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Meadowsweet | 600 | 304.0 | 0.09490 | 0.09790 | 0.1169 | 672 | 771 | 0.869 | 0.2684 | 0.1572 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Orchid | 636 | 322.3 | 0.08951 | 0.09247 | 0.1104 | 697 | 801 | 0.896 | 0.2658 | 0.1558 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Violet | 715.5 | 362.6 | 0.07956 | 0.08246 | 0.09832 | 750 | 865 | 0.948 | 0.2618 | 0.1530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Nasturtium | 715.5 | 362.6 | 0.07991 | 0.08286 | 0.09879 | 748 | 863 | 0.957 | 0.2608 | 0.1529 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Petunia | 750 | 380.0 | 0.07592 | 0.07880 | 0.09392 | 772 | 891 | 0.972 | 0.2599 | 0.1519 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Arbutus | 795 | 402.8 | 0.07162 | 0.07450 | 0.08873 | 800 | 925 | 1.000 | 0.2576 | 0.1505 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Lilac | 795 | 402.8 | 0.07192 | 0.07486 | 0.08915 | 799 | 924 | 1.01 | 0.2569 | 0.1504 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Fuchsia | 800 | 405.4 | 0.07117 | 0.07404 | 0.08819 | 803 | 929 | 1.00 | 0.2576 | 0.1504 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Heliotrope | 800 | 405.4 | 0.07147 | 0.07441 | 0.08860 | 802 | 927 | 1.01 | 0.2569 | 0.1503 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Anemone | 874.5 | 443.1 | 0.06511 | 0.06799 | 0.08089 | 848 | 984 | 1.05 | 0.2539 | 0.1482 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Crocus | 874.5 | 443.1 | 0.06538 | 0.06833 | 0.08128 | 847 | 982 | 1.06 | 0.2533 | 0.1482 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Magnolia | 954 | 483.4 | 0.05968 | 0.06259 | 0.07437 | 895 | 1041 | 1.10 | 0.2507 | 0.1461 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Goldenrod | 954 | 483.4 | 0.05993 | 0.06291 | 0.07474 | 893 | 1039 | 1.10 | 0.2503 | 0.1461 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Camellia | 1000 | 506.7 | 0.05718 | 0.06018 | 0.07144 | 919 | 1070 | 1.13 | 0.2484 | 0.1450 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bluebell | 1033.5 | 523.7 | 0.05509 | 0.05804 | 0.06887 | 939 | 1095 | 1.14 | 0.2477 | 0.1443 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Larkspur | 1033.5 | 523.7 | 0.05532 | 0.05835 | 0.06922 | 937 | 1093 | 1.15 | 0.2471 | 0.1442 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Marigold | 1113 | 564.0 | 0.05137 | 0.05446 | 0.06451 | 980 | 1146 | 1.19 | 0.2444 | 0.1424 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Hawthorn | 1192.5 | 604.3 | 0.04794 | 0.05109 | 0.06044 | 1022 | 1197 | 1.23 | 0.2418 | 0.1407 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Narcissus | 1272 | 644.5 | 0.04495 | 0.04818 | 0.05690 | 1062 | 1247 | 1.27 | 0.2395 | 0.1392 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Columbine | 1351.5 | 684.8 | 0.04231 | 0.04561 | 0.05378 | 1101 | 1295 | 1.31 | 0.2372 | 0.1378 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Carnation | 1431 | 725.1 | 0.03996 | 0.04334 | 0.05102 | 1139 | 1342 | 1.35 | 0.2349 | 0.1364 |
(1) Based on a conductivity of 61.0% lACS at 20"C for aluminum .
(2) Based on a conductor temperature of 75°C at 60 Hz and the following conditions, 32°C ambient temperature, 1.98 ft/sec (0.6 m/sec) crosswind (90° to conductor), 0.5 coefficient of emissivity for a standard conductor and 0.9
for a E3X coated conductor, 0.5 coefficient of absorptivity for a standard conductor
(3) Values for inductive reactance and capacitive reactance are expressed in terms of a 1 ft radius (30.48 cm).
A1 (ASC), ALUMINUM CONDUCTOR, CONCENTRIC-LAY-STRANDED (MECHANICAL PROPERTIES) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CODE WORD | CSA DESIGNATION |
CONDUCTOR SIZE | STRANDING NO. X DIA. (mm) | CLASS | O.D. (mm) | NOMINAL MASS KG/KM | RATED STRENGTH kN |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AWG or kcmil | mm2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Gladiolus | 765-A1-61 | 1511 | 765.4 | 61x4.00 | A,AA | 36.0 | 2125 | 126 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Coreopsis | 806-A1-61 | 1590 | 805.7 | 61x4.10 | AA | 36.9 | 2233 | 133 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Jessamine | 887-A1-61 | 1750 | 886.7 | 61x4.30 | AA | 38.7 | 2456 | 146 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cowslip | 1013-A1-91 | 2000 | 1013.4 | 91x3.77 | A | 41.5 | 2827 | 168 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sagebrush | 1140-A1-91 | 2250 | 1140.0 | 91x3.99 | A | 43.9 | 3166 | 188 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pigweed | 1165-A1-61 | 2300 | 1165.4 | 61x4.93 | A | 44.4 | 3229 | 192 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Lupine | 1267-A1-91 | 2500 | 1266.8 | 91x4.21 | A | 46.3 | 3525 | 209 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bitterroot | 1393-A1-91 | 2750 | 1393.5 | 91x4.42 | A | 48.6 | 3886 | 230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Trillium | 1520-A1-127 | 3000 | 1520.1 | 127x3.90 | A | 50.7 | 4232 | 250 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bluebonnet | 1773-A1-127 | 3500 | 1773.5 | 127x4.22 | A | 54.9 | 4955 | 293 |
Dimensions and weights not designated as minimum or maximum are nominal values and subject to manufacturing tolerances. In this context, weight means mass.
A1 (ASC), ALUMINUM CONDUCTOR, CONCENTRIC-LAY-STRANDED (ELECTRICAL PROPERTIES) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CODE WORD | CONDUCTOR SIZE | RESISTANCE (1)0HMS/KM | AMPACITY @750C (2) | GEOMETRIC MEAN RADIUS CM | INDUCTIVE REACTANCE OHM/KM (3) |
CAPACITIVE REACTANCE MEGAOHM-KM (3) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AWG or kcmil | mm2 | DC @20"C | AC @25"C | AC @75"C |
STANDARD | E3X"' |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Gladiolus | 1511 | 765.4 | 0.03785 | 0.04133 | 0.04856 | 1175 | 1388 | 1.39 | 0.2330 | 0.1351 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Coreopsis | 1590 | 805.7 | 0.03596 | 0.03952 | 0.04636 | 1211 | 1433 | 1.43 | 0.2310 | 0.1339 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Jessamine | 1750 | 886.7 | 0.03267 | 0.03641 | 0.04256 | 1280 | 1519 | 1.49 | 0.2274 | 0.1316 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cowslip | 2000 | 1013.4 | 0.02869 | 0.03278 | 0.03808 | 1376 | 1642 | 1.60 | 0.2221 | 0.1284 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sagebrush | 2250 | 1140.0 | 0.02551 | 0.02987 | 0.03450 | 1468 | 1759 | 1.70 | 0.2175 | 0.1256 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pigweed | 2300 | 1165.4 | 0.02486 | 0.02922 | 0.03372 | 1489 | 1785 | 1.71 | 0.2172 | 0.1251 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Lupine | 2500 | 1266.8 | 0.02295 | 0.02759 | 0.03168 | 1553 | 1868 | 1.79 | 0.2136 | 0.1231 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bitterroot | 2750 | 1393.5 | 0.02087 | 0.02575 | 0.02941 | 1632 | 1969 | 1.88 | 0.2100 | 0.1208 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Trillium | 3000 | 1520.1 | 0.01917 | 0.02432 | 0.02764 | 1703 | 2062 | 1.97 | 0.2067 | 0.1187 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Bluebonnet | 3500 | 1773.5 | 0.01644 | 0.02198 | 0.02477 | 1836 | 2236 | 2.12 | 0.2008 | 0.1150 |
(1) Based on a conductivity of 61.0% lACS at 20"C for aluminum .
(2) Based on a conductor temperature of 75°C at 60 Hz and the following conditions, 32°C ambient temperature, 1.98 ft/sec (0.6 m/sec) crosswind (90° to conductor), 0.5 coefficient of emissivity for a standard conductor and 0.9
for a E3X coated conductor, 0.5 coefficient of absorptivity for a standard conductor
(3) Values for inductive reactance and capacitive reactance are expressed in terms of a 1 ft radius (30.48 cm).

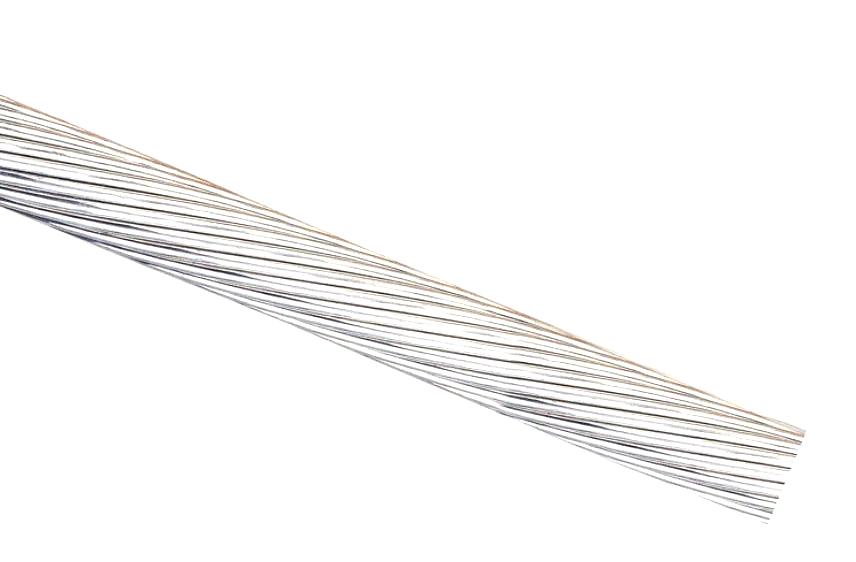

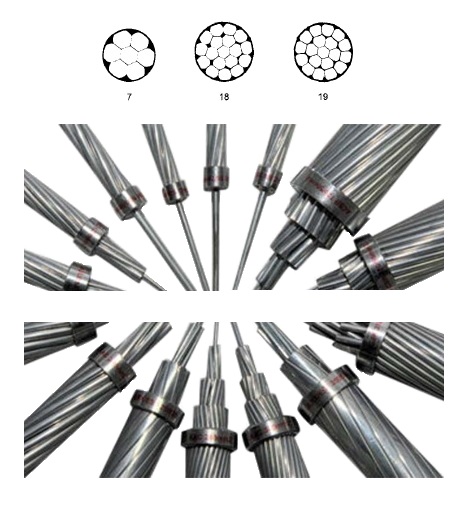

A1 (ASC), ALUMINUM CONDUCTOR,COMPACT-LAY-STRANDED (MECHANICAL PROPERTIES) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CODE WORD |
CSA DESIGNATION |
CONDUCTOR SIZE | STRANDING NO. X DIA (mm) |
CLASS | O.D.(mm) |
NOMINAL MASS KG/KM |
RATED STRENGTH kN |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AWG OR kcmil |
mm2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Toad | 13-A1F-7-4.3 | #6 | 13.3 | 7x1.56 | A | 4.28 | 36.58 | 2.61 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dragon | 21-A1F-7-5.4 | #4 | 21.2 | 7x1.96 | A | 5.41 | 57.74 | 4.12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Molcch | 34-A1F-7-6.8 | #2 | 33.6 | 7x2.47 | AA | 6.81 | 91.70 | 6.21 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Monitor | 42-A1F-7-7.6 | #1 | 42.4 | 7x2.78 | AA | 7.59 | 116.2 | 7.44 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Newton | 42-A1F-18-7.6 | #1 | 42.4 | 18x1.73 | A | 7.59 | 116.6 | 8.25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tuatara | 54-A1F-7-8.5 | 1/0 | 53.5 | 7x3.12 | AA | 8.53 | 146.3 | 9.10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Skink | 54-A1F-18-8.6 | 1/0 | 53.5 | 18x1.95 | A | 8.55 | 148.2 | 10.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Alligator | 67-A1F-7-9.6 | 2/0 | 67.4 | 7x3.50 | AA | 9.55 | 184.1 | 11.4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Gecko | 67-A1F-18-9.6 | 2/0 | 67.4 | 18x2.18 | A | 9.55 | 185.2 | 12.8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Crccodile | 85-A1F-7-10.7 | 3/0 | 85.0 | 7x3.93 | AA | 10.7 | 232.2 | 14.0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Anoli | 85-A1F-18-10.7 | 3/0 | 85.0 | 18x2.45 | A | 10.7 | 233.9 | 15.7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Salarnaooer | 107-A1F-7-12.1 | 4/0 | 107.0 | 7x4.41 | AA | 12.1 | 292.3 | 17.6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Clayman | 107-A1F-18-12.1 | 4/0 | 107.0 | 18x2.75 | A | 12.1 | 294.7 | 19.2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Komodo | 135-A1F-18-13.6 | 266.5 | 135.0 | 18x3.09 | A | 13.6 | 372.1 | 22.9 |
Dimensions and weights not designated as minimum or maximum are nominal values and subject to manufacturing tolerances. In this context, weight means mass.
ASC, ALUMINUM CONDUCTOR, COMPACT-LAY-STRANDED (ELECTRICAL PROPERTIES) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CODE WORD |
CONDUCTOR SIZE | RESISTANCE (1) OHMS/KM | AMPACITY @75'C (2) | GEOMETRIC MEAN RADIUS CM |
INDUCTIVE REACTANCE OHMIKM (3) |
CAPACITIVE REACTANCE MEGAOHM-KM (3) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AWG OR kcmil | mm2 | DC @20'C |
AC 025'C |
AC @75'C |
STANDARD | E3X"' |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Toad | #6 | 13.3 | 2.148 | 2.191 | 2.625 | 93 | 99 | 0.162 | 0.3950 | 0.2368 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dragon | #4 | 21.2 | 1.348 | 1.375 | 1.647 | 125 | 134 | 0.201 | 0.3786 | 0.2255 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Moloch | #2 | 33.6 | 0.8502 | 0.8675 | 1.039 | 166 | 180 | 0.256 | 0.3603 | 0.2146 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Monitor | #1 | 42.4 | 0.6738 | 0.6875 | 0.8236 | 192 | 209 | 0.283 | 0.3527 | 0.2094 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Newt | #1 | 42.4 | 0.6791 | 0.6930 | 0.8302 | 191 | 208 | 0.293 | 0.3504 | 0.2094 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tuatara | 1/0 | 53.5 | 0.5340 | 0.5449 | 0.6528 | 222 | 243 | 0.320 | 0.3435 | 0.2038 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Skink | 1/0 | 53.5 | 0.5384 | 0.5494 | 0.6581 | 221 | 242 | 0.329 | 0.3416 | 0.2037 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Alligator | 2/0 | 67.4 | 0.4239 | 0.4326 | 0.5182 | 256 | 282 | 0.360 | 0.3347 | 0.1984 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Gecko | 2/0 | 67.4 | 0.4273 | 0.4362 | 0.5225 | 255 | 280 | 0.369 | 0.3330 | 0.1984 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Crocodile | 3/0 | 85.0 | 0.3361 | 0.3431 | 0.4109 | 297 | 327 | 0.402 | 0.3265 | 0.1928 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Anoli | 3/0 | 85.0 | 0.3389 | 0.3460 | 0.4144 | 295 | 326 | 0.411 | 0.3245 | 0.1929 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Salamander | 4/0 | 107.0 | 0.2670 | 0.2726 | 0.3265 | 343 | 380 | 0.454 | 0.3173 | 0.1872 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Clayman | 4/0 | 107.0 | 0.2692 | 0.2749 | 0.3293 | 341 | 379 | 0.463 | 0.3156 | 0.1873 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Konnodo | 266.5 | 135.0 | 0.2133 | 0.2181 | 0.2611 | 395 | 441 | 0.524 | 0.3064 | 0.1814 |
(1) Based on a conductivity of 61.0% lACS at 20"C for aluminum .
(2) Based on a conductor temperature of 75°C at 60 Hz and the following conditions, 32°C ambient temperature, 1.98 ft/sec (0.6 m/sec) crosswind (90° to conductor), 0.5 coefficient of emissivity for a standard conductor and 0.9
for a E3X coated conductor, 0.5 coefficient of absorptivity for a standard conductor
(3) Values for inductive reactance and capacitive reactance are expressed in terms of a 1 ft radius (30.48 cm).
- Category: ASC
- Hits: 225
MVA Compact (Smooth Body) ASC Bare Overhead Conductor
All-Aluminum Compact Stranded Conductor
A1 (ASC), ALUMINUM CONDUCTOR,COMPACT-LAY-STRANDED (MECHANICAL PROPERTIES) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CODE WORD |
CSA DESIGNATION |
CONDUCTOR SIZE | STRANDING NO. X DIA (mm) |
CLASS | O.D.(mm) |
NOMINAL MASS KG/KM |
RATED STRENGTH kN |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AWG OR kcmil |
mm2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Toad | 13-A1F-7-4.3 | #6 | 13.3 | 7x1.56 | A | 4.28 | 36.58 | 2.61 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dragon | 21-A1F-7-5.4 | #4 | 21.2 | 7x1.96 | A | 5.41 | 57.74 | 4.12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Molcch | 34-A1F-7-6.8 | #2 | 33.6 | 7x2.47 | AA | 6.81 | 91.70 | 6.21 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Monitor | 42-A1F-7-7.6 | #1 | 42.4 | 7x2.78 | AA | 7.59 | 116.2 | 7.44 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Newt | 42-A1F-18-7.6 | #1 | 42.4 | 18x1.73 | A | 7.59 | 116.6 | 8.25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tuatara | 54-A1F-7-8.5 | 1/0 | 53.5 | 7x3.12 | AA | 8.53 | 146.3 | 9.10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Skink | 54-A1F-18-8.6 | 1/0 | 53.5 | 18x1.95 | A | 8.55 | 148.2 | 10.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Alligator | 67-A1F-7-9.6 | 2/0 | 67.4 | 7x3.50 | AA | 9.55 | 184.1 | 11.4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Gecko | 67-A1F-18-9.6 | 2/0 | 67.4 | 18x2.18 | A | 9.55 | 185.2 | 12.8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Crccodile | 85-A1F-7-10.7 | 3/0 | 85.0 | 7x3.93 | AA | 10.7 | 232.2 | 14.0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Anoli | 85-A1F-18-10.7 | 3/0 | 85.0 | 18x2.45 | A | 10.7 | 233.9 | 15.7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Salarnaooer | 107-A1F-7-12.1 | 4/0 | 107.0 | 7x4.41 | AA | 12.1 | 292.3 | 17.6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Clayman | 107-A1F-18-12.1 | 4/0 | 107.0 | 18x2.75 | A | 12.1 | 294.7 | 19.2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Komodo | 135-A1F-18-13.6 | 266.5 | 135.0 | 18x3.09 | A | 13.6 | 372.1 | 22.9 |
- Category: ASC
- Hits: 205
All-Aluminum Compact Stranded Conductor
A1 (ASC), ALUMINUM CONDUCTOR,COMPACT-LAY-STRANDED (MECHANICAL PROPERTIES) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CODE WORD |
CSA DESIGNATION |
CONDUCTOR SIZE | STRANDING NO. X DIA (mm) |
CLASS | O.D.(mm) |
NOMINAL MASS KG/KM |
RATED STRENGTH kN |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AWG OR kcmil |
mm2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Toad | 13-A1F-7-4.3 | #6 | 13.3 | 7x1.56 | A | 4.28 | 36.58 | 2.61 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dragon | 21-A1F-7-5.4 | #4 | 21.2 | 7x1.96 | A | 5.41 | 57.74 | 4.12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Molcch | 34-A1F-7-6.8 | #2 | 33.6 | 7x2.47 | AA | 6.81 | 91.70 | 6.21 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Monitor | 42-A1F-7-7.6 | #1 | 42.4 | 7x2.78 | AA | 7.59 | 116.2 | 7.44 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Newt | 42-A1F-18-7.6 | #1 | 42.4 | 18x1.73 | A | 7.59 | 116.6 | 8.25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tuatara | 54-A1F-7-8.5 | 1/0 | 53.5 | 7x3.12 | AA | 8.53 | 146.3 | 9.10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Skink | 54-A1F-18-8.6 | 1/0 | 53.5 | 18x1.95 | A | 8.55 | 148.2 | 10.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Alligator | 67-A1F-7-9.6 | 2/0 | 67.4 | 7x3.50 | AA | 9.55 | 184.1 | 11.4 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Gecko | 67-A1F-18-9.6 | 2/0 | 67.4 | 18x2.18 | A | 9.55 | 185.2 | 12.8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Crccodile | 85-A1F-7-10.7 | 3/0 | 85.0 | 7x3.93 | AA | 10.7 | 232.2 | 14.0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Anoli | 85-A1F-18-10.7 | 3/0 | 85.0 | 18x2.45 | A | 10.7 | 233.9 | 15.7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Salarnaooer | 107-A1F-7-12.1 | 4/0 | 107.0 | 7x4.41 | AA | 12.1 | 292.3 | 17.6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Clayman | 107-A1F-18-12.1 | 4/0 | 107.0 | 18x2.75 | A | 12.1 | 294.7 | 19.2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Komodo | 135-A1F-18-13.6 | 266.5 | 135.0 | 18x3.09 | A | 13.6 | 372.1 | 22.9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dimensions and weights not designated as minimum or maximum are nominal values and subject to manufacturing tolerances. In this context, weight means mass. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ASC, ALUMINUM CONDUCTOR, COMPACT-LAY-STRANDED (ELECTRICAL PROPERTIES) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CODE WORD |
CONDUCTOR SIZE | RESISTANCE (1) OHMSIKM | AMPACITY @75'C (2) | GEOMETRIC MEAN RADIUS CM |
INDUCTIVE REACTANCE OHMIKM (3) |
CAPACITIVE REACTANCE MEGAOHM-KM (3) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AWG OR kcmil | mm2 | DC @20'C |
AC 025'C |
AC @75'C |
STANDARD | E3X"' |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Toad | #6 | 13.3 | 2.148 | 2.191 | 2.625 | 93 | 99 | 0.162 | 0.3950 | 0.2368 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dragon | #4 | 21.2 | 1.348 | 1.375 | 1.647 | 125 | 134 | 0.201 | 0.3786 | 0.2255 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Moloch | #2 | 33.6 | 0.8502 | 0.8675 | 1.039 | 166 | 180 | 0.256 | 0.3603 | 0.2146 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Monitor | #1 | 42.4 | 0.6738 | 0.6875 | 0.8236 | 192 | 209 | 0.283 | 0.3527 | 0.2094 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Newt | #1 | 42.4 | 0.6791 | 0.6930 | 0.8302 | 191 | 208 | 0.293 | 0.3504 | 0.2094 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Tuatara | 1/0 | 53.5 | 0.5340 | 0.5449 | 0.6528 | 222 | 243 | 0.320 | 0.3435 | 0.2038 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Skink | 1/0 | 53.5 | 0.5384 | 0.5494 | 0.6581 | 221 | 242 | 0.329 | 0.3416 | 0.2037 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Alligator | 2/0 | 67.4 | 0.4239 | 0.4326 | 0.5182 | 256 | 282 | 0.360 | 0.3347 | 0.1984 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Gecko | 2/0 | 67.4 | 0.4273 | 0.4362 | 0.5225 | 255 | 280 | 0.369 | 0.3330 | 0.1984 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Crocodile | 3/0 | 85.0 | 0.3361 | 0.3431 | 0.4109 | 297 | 327 | 0.402 | 0.3265 | 0.1928 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Anoli | 3/0 | 85.0 | 0.3389 | 0.3460 | 0.4144 | 295 | 326 | 0.411 | 0.3245 | 0.1929 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Salamander | 4/0 | 107.0 | 0.2670 | 0.2726 | 0.3265 | 343 | 380 | 0.454 | 0.3173 | 0.1872 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Clayman | 4/0 | 107.0 | 0.2692 | 0.2749 | 0.3293 | 341 | 379 | 0.463 | 0.3156 | 0.1873 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Konnodo | 266.5 | 135.0 | 0.2133 | 0.2181 | 0.2611 | 395 | 441 | 0.524 | 0.3064 | 0.1814 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
